应用于全闭环的光栅尺

应用于全闭环的光栅尺

       发格自动化采用几大基础设计：光学设计、电子设计、和机械设计。

光学设计

       作为测量技术的先导者，发格自动化在光栅尺和编码器产品上采用透射式或反射式的光学原理技术进行测量。同时，采用了全新的扫描成像技术，如单场三相扫描技术，以确保得到插补误差min的高质量信号。

电子设计

       发格自动化采用新一代电子集成元件技术，实现了在高速度和纳米级分辨率条件下的高质量信号。

机械设计

       发格自动化在设计中采用了钛和不锈钢材料，确保产品在机床应用中的性能。

随温胀缩调节

       发格自动化公司在设计光栅尺的结构时已充TDMS™ 仅用于 G2 和 SV2系列光栅尺随温胀缩调节 (TDMS™分考虑了温度变化对精度性能的影响。 )

       在很多工作场合， 温度是不可控制的， 因此会影响被加工工件的尺寸精度。使用随温胀缩自调装置TDMS™ ，可大幅提高直线光栅尺定位精度和重复定位精度。

       长度大于三米的直线光栅尺，发格自动化公司在光栅尺两端采用了特殊的安装结构， 保证了光栅尺随温度热胀冷缩与机床床身的一致。

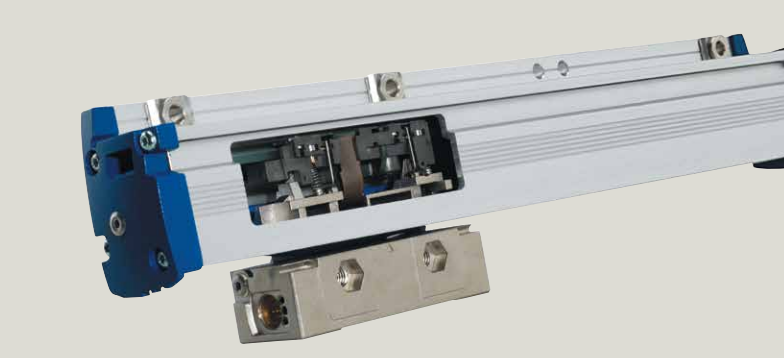

       采用坚固的铝合金壳体保护内置刻线玻璃；当读数装置沿着铝壳移动时，塑胶密封唇能够阻止切削液等其它物体进入壳体内；沿着刻线玻璃运动的读数装置结构优异，能准确反映机床的位移由于读数装置采用精密轴承，max限度地减少了移动摩擦；在直线光栅尺两端和读数装置上均留有进气孔，连接压缩空气可提高光栅尺阻止物体和液体进入壳体内的密封等级。
